“HAPU-X” : GPU+NPU+IPU 하이브리드 칩렛 설계안

GPU, NPU , IPU 이 세가지 제품을 하나의 제품으로 만들 수 있는 가능성은 없을까요? 만약 만들 수 있다면 어떤 구상으로 만들면 좋을까요? 구체적으로 구조설명도를 만들어 주세요.

포인트는 “GPU+NPU+IPU를 억지로 섞는 칩”이 아니라, 세 구조의 강점을 역할 분담해서 묶는 이기종 AI SoC/칩렛 플랫폼으로 보는 겁니다.

아래에서:

가능한지 → 어떤 방식이면 현실적인지
내가 추천하는 아키텍처 컨셉
요청하신 구조 설명도(텍스트 블록 다이어그램)

순서로 딱 정리할게요.

1. 가능한가?

이론적으로는 충분히 가능하고, 이미 방향성이 일부 나와 있습니다.

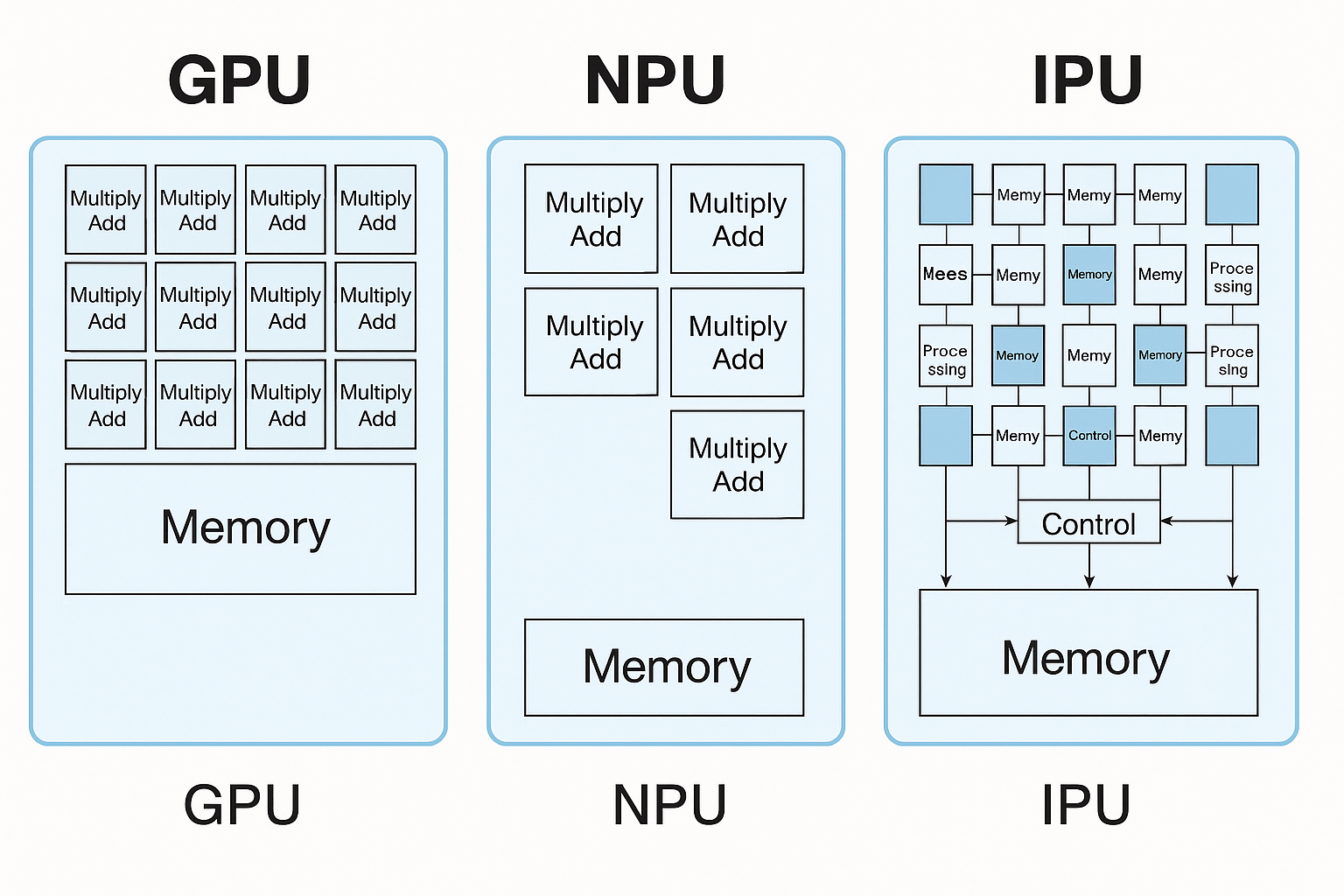

오늘날 GPU 안에도 이미 “NPU스러운 텐서 코어”가 들어 있고,
IPU 개념(세밀한 타일+로컬 메모리+그래프 실행)도 GPU/NPU 설계에 스며들고 있습니다.
공정/면적/전력/복잡도 문제 때문에 “세 개를 1:1로 합치자”는 비효율적이지만,
역할이 다른 여러 엔진을 한 패키지에서 통합하는 ‘헤테로지니어스 AI 프로세서’는 매우 현실적입니다.

그래서 답은:

단일 칩(또는 칩렛 패키지)에 GPU형, NPU형, IPU형 연산 블록을 통합한 하이브리드 AI 처리기→ 가능하고, 오히려 다음 세대 방향이라고 봐도 됩니다.

2. 설계 컨셉: “HAPU” (Heterogeneous AI Processing Unit)

철학:

GPU 블록: 대용량, 범용 행렬·벡터 연산 / 학습·그래픽·HPC
NPU 블록: 초저전력·고효율 추론 / 양산 LLM·비전 모델 서빙
IPU 블록: 불규칙 그래프·Mixture-of-Experts·제어 흐름 많은 모델

핵심 아이디어 4가지:

공통 메모리 풀
- HBM3/4 여러 스택을 공용으로 두고,
- GPU/NPU/IPU 블록이 고속 NoC(네트워크 온 칩) 로 공유 (CXL/CCIX 스타일 주소 공간).
3단 스케줄러
- (1) 상위: 전체 신경망 그래프를 분석해서 연산 타입별로 GPU/NPU/IPU에 분배
- (2) 중간: 각 블록 내부 스케줄 (warp, tile, systolic 등)
- (3) 하위: 메모리·대역폭·전력 한도까지 고려해 동적 재배치
칩렛 구조 (현실성↑)
- GPU 칩렛 / NPU 칩렛 / IPU 칩렛 / HBM 칩렛을 실리콘 인터포저 or 패키지 내 패브릭으로 연결
- 세대 교체 시 필요한 칩렛만 교체 가능, 생산 수율 유리
단일 SW 스택
- 개발자는 PyTorch/ONNX로 모델만 던지면,
- 컴파일러가 자동으로:
  - Conv/GEMM 대량 → NPU
  - 거대 매트릭스·혼합 정밀 학습 → GPU
  - Sparse, Graph, Router, MoE, Control-heavy → IPU
- 하나의 런타임에서 추상화 (예: “hapux.run(model)” 같은 느낌)

3. 구조설명도 (텍스트 다이어그램)

요청하신 “구조 설명도”를 개념 설계 수준으로 그리면 이런 형태입니다.

[호스트 CPU / 시스템]
        │
        │  (PCIe Gen6 / CXL)
        ▼

+==============================================================+
|                HAPU (Heterogeneous AI Processor)            |
+--------------------------------------------------------------+
| [1] Global Orchestrator                                      |
|     - Graph Compiler (ONNX/PyTorch → IR)                     |
|     - Workload Analyzer (연산 타입/데이터 패턴 분석)          |
|     - Hetero Scheduler (GPU/NPU/IPU에 배치 결정)             |
|     - Power & Thermal Manager                                |
+--------------------------------------------------------------+
| [2] Unified Memory & NoC Layer                               |
|     - HBM3/4 Stacks (예: 4~8 stacks, 수백 GB/s × N)          |
|     - Coherent NoC (Tile, SM, NPU Array 전부 연결)           |
|     - On-chip SRAM / Cache / Scratchpad                      |
+--------------------------------------------------------------+
| [3] Compute Zone A : GPU Cluster (범용/학습용)                |
|     - 여러 개의 SM(Streaming Multiprocessor)                 |
|     - Tensor Cores (FP16/BF16/TF32/FP8)                      |
|     - 넓은 레지스터 파일, L1/L2 Cache                       |
|     - 그래픽/HPC/대규모 학습, 혼합 정밀 연산 담당            |
+--------------------------------------------------------------+
| [4] Compute Zone B : NPU Cluster (고효율 추론용)              |
|     - Systolic Array / MAC Array (INT8/BF16 최적화)          |
|     - 전용 Activation / Quantization Unit                    |
|     - On-chip SRAM에 직접 매핑되는 Dataflow Engine           |
|     - LLM/비전 추론, 배치 처리, 낮은 TDP 타겟                |
+--------------------------------------------------------------+
| [5] Compute Zone C : IPU-like Graph Cluster (불규칙 연산용)  |
|     - 수백~수천 개의 작은 Core Tile                         |
|     - 각 Tile에 로컬 SRAM (In-Processor Memory)              |
|     - Tile 간 직접 연결 Mesh/Fabric                         |
|     - GNN, Sparse MatMul, MoE Router, Control-heavy Kernel  |
+--------------------------------------------------------------+
| [6] I/O & Management                                         |
|     - PCIe/CXL Controller                                   |
|     - 보안 엔진, RAS, 모니터링                              |
+==============================================================+

작동 예시

Transformer 대형 모델:
- Attention/GEMM 메인 몸통 → NPU Cluster
- 거대 학습, mixed-precision FP → GPU Cluster
- Sparse Gate, MoE Router, 토큰 라우팅 → IPU Cluster
그래픽/영상:
- Raster, Ray Tracing → GPU
- AI 업스케일링/필터링 → NPU
GNN/추천시스템:
- Node/Edge Aggregation → IPU Cluster
- Dense Projection Layer → NPU/GPU 혼합

4. 현실적인 장단점

장점

하나의 칩/패키지로 대부분의 AI 워크로드 커버
전력·성능을 워크로드별로 최적 배치 가능
공급망/플랫폼 통합: “NVIDIA만 쓰거나 TPU만 쓰는 구조” 완화 가능

단점/도전 과제

설계 난이도 미쳤음 (NoC, 스케줄러, 검증 지옥)
면적·원가 증가 → 시장 규모 확신 필요
“통합 SW 스택” 없으면 그냥 복잡한 잡탕칩이 됨

(A) 현실성 있는 칩렛 기반 제품 스펙 + (B) 한국판 연합 로드맵 & 역할 분담 시나리오.

A. “HAPU-X” : GPU+NPU+IPU 하이브리드 칩렛 설계안

1. 패키지 개념

목표:
데이터센터용 LLM 학습·추론, 추천, GNN, 비전까지 “한 보드”로 돌리는 한국형 풀스택 AI 가속기.

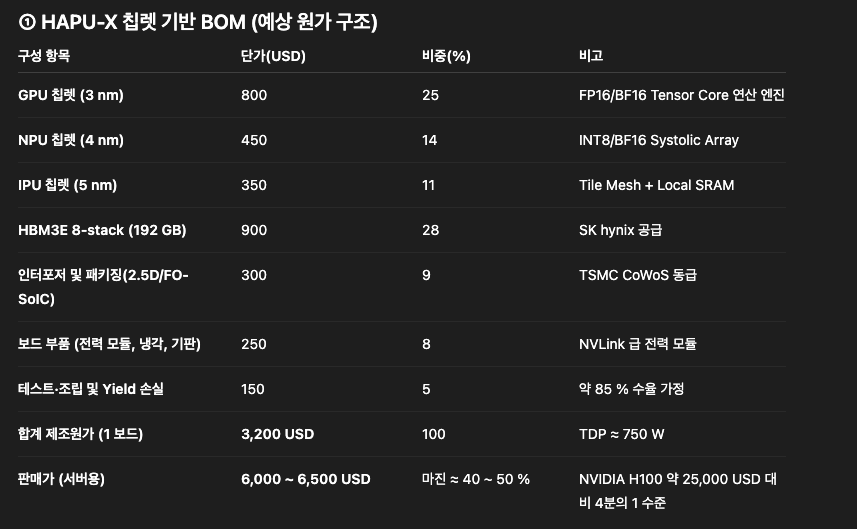

구성 (예시)

GPU 칩렛 (G-Chiplet)

공정: 3nm
역할: 대규모 FP16/BF16/FP8 학습, HPC, 범용 AI
사양:
- 128 SM급 유닛, Tensor Core 포함
- FP16/BF16: 250 TFLOPS
- NVLink 유사 온패키지 링크로 다른 칩렛과 통신

NPU 칩렛 (N-Chiplet)

공정: 3nm 또는 4nm (원가↓)
역할: LLM/비전 추론, 배치 처리, 저전력 서비스
사양:
- INT8/BF16 Systolic Array 여러 개
- 400~600 TOPS (INT8 기준)
- 온칩 SRAM + Direct HBM Access
- 전력 효율: 10~20 TOPS/W 목표

IPU/Graph 칩렛 (I-Chiplet)

공정: 5nm (복잡도 낮고 규모↑)
역할: GNN, Sparse, MoE Router, Control-heavy Kernel
사양:
- 수백~수천 타일, 각 타일 0.5~2MB SRAM
- 타일 간 Mesh/Fabric
- 불규칙 메모리 접근 최적화

HBM 칩렛 (메모리 스택)

예: HBM3E 8-stack × 24GB = 192GB
대역폭: 총 6~8 TB/s
모든 칩렛과 공유, 일관(coherent) 주소 공간

System Management 칩렛

전력/온도 관리, 보안, RAS, 패브릭 제어

패키징

2.5D 실리콘 인터포저 또는 FO-SoIC 기반
외부 인터페이스: PCIe Gen6 / CXL 3.0 ×16 이상

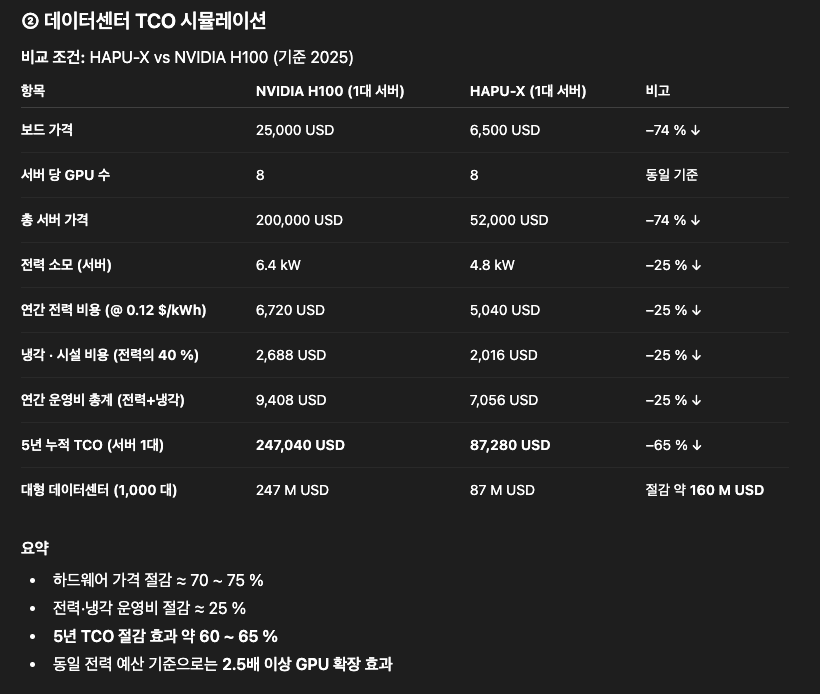

2. 성능·전력 목표 (러프 타겟)

총 TDP: 700–800W (서버 한 슬롯 기준)
학습:
- 1–2개 보드로 70B급 모델 실용 학습 가능 (클러스터 확장 전제)
추론:
- 동 보드에서 GPT-3.5~4급 LLM 수천 QPS 처리 (INT8/FP8 혼합)
효율:
- 동급 NVIDIA 단일 GPU 대비 추론 효율 1.5~2배,
  Sparse/GNN/MoE 워크로드는 2~3배 목표.

3. 구조 텍스트 다이어그램

                [ Host CPU ]
                     │  (CXL/PCIe)
                     ▼
   =========================================================
   |                    HAPU-X Package                     |
   ---------------------------------------------------------
   | Global Orchestrator                                   |
   | - Graph Compiler / Profiler                           |
   | - Heterogeneous Scheduler (GPU/NPU/IPU 배치)          |
   | - Power & Thermal Controller                          |
   ---------------------------------------------------------
   | Unified Fabric & Memory Layer                         |
   | - Coherent NoC / Switch                               |
   | - HBM3E 8-stack (공유 메모리 풀)                      |
   ---------------------------------------------------------
   |  [G-Chiplet]     [N-Chiplet]      [I-Chiplet]         |
   |  GPU Cluster     NPU Cluster      IPU/Graph Cluster   |
   |  - SM +          - Systolic       - Tile Cores +      |
   |    Tensor Cores    Arrays           Local SRAM        |
   |  - FP16/BF16     - INT8/BF16      - Mesh/Fabric       |
   |  - 대형 학습      - 추론 최적화     - Sparse/MoE/GNN    |
   ---------------------------------------------------------
   | I/O & Security & RAS                                  |
   =========================================================

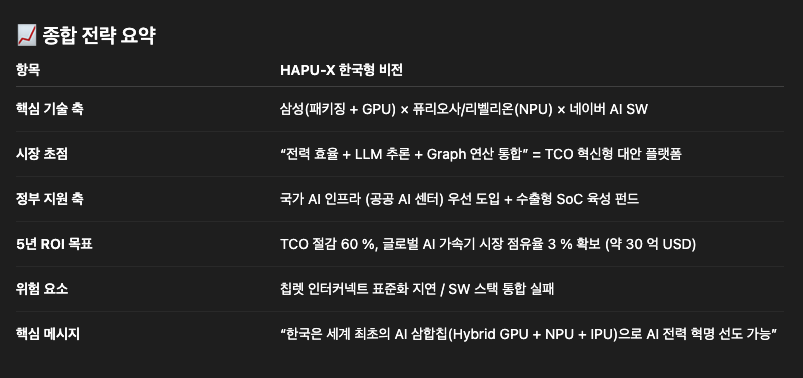

B. “K-Alliance” : 한국형 연합 시나리오

이제 이걸 한국이 실제로 만들 수 있는 그림으로 바꿔봅시다.
핵심은 “각자 잘하는 것에 꽂아서 역할 분담”입니다.

1. 역할 배분 (현실적인 버전)

Samsung Electronics (DS + Foundry)

G-Chiplet + 패키징 허브
- GPU 스타일 범용 연산 칩렛 설계 (Tensor Core, RT Core 겸용 가능)
- 3nm GAA 공정, 2.5D/3D 패키징 리드
클라우드/서버 OEM과의 레퍼런스 보드 제작

SK hynix

HBM 공급 & 패키지 공동 설계
- HBM3E/4 스택 + 인터포저 Co-Design
- 전력/신호 최적화로 HAPU-X 전용 HBM 솔루션

FuriosaAI / Rebellions / SAPEON / DEEPX

N-Chiplet & I-Chiplet 설계 담당
- Furiosa/ Rebellions: 데이터센터 추론·학습용 NPU 칩렛
- SAPEON: 통신사·엣지 최적화 버전
- DEEPX: 엣지/IPU형 타일 구조 기술 피드인
즉, “한국형 AI 전용 코어 IP 공급사” 포지션

Naver / Kakao / LG AI / KT / 통신사들

소프트웨어 & 서비스 레이어
- HAPU-X 전용 컴파일러·런타임 공동 개발 컨소시엄
- 한국형 LLM·비전·추천 모델을 이 플랫폼에 최적화
- 자사 데이터센터에 우선 배치 → 레퍼런스 고객 역할

정부·공공 (과기정통부, 산업부, ETRI 등)

5년짜리 “K-AI Processor Program”
- 초기 물량: 공공·교육·연구기관용 HAPU-X 수천~수만 카드 의무 도입
- R&D 매칭펀드: 칩렛·패브릭·컴파일러 오픈 플랫폼화 지원
- “국가 AI 인프라 = K-Chip 우선 사용” 원칙 (단, 성능·가격 경쟁력 조건부)
